Práctica 3.02 - Sensor de fuerza, de temperatura y el flexible

Hola a todos/as os voy a contar varios sensores:

SENSOR DE FUERZA:

Cuando detecta que una fuerza es mayor que (en mi caso) 95,  se enciende un led, y cuando esa fuerza es menor que 95 se apaga.

Para que se puede usar este sensor: para el cinturón de seguridad.

Para hacer este circuito se necesita: un piezo, 1 resistencia de 1000 omios, una tarjeta Arduino R3 y el sensor de fuerza.

SENSOR DE TEMPERATURA:

Cuando detecta que la temperatura es más elevada de 0ºC el led RGB se enciende de color rojo, y cuando está por debajo de 0ºC el led RGB se enciende de color verde.

Para que se puede usar este sensor: para dispositivos médicos.

Para hacer este circuito se necesita: una tarjeta Arduino R3, 3 resistencias, un led RGB y un sensor de temperatura.

SENSOR FLEXIBLE:

Cuando detecta que se dobla más de la cantidad que has puesto, el led se enciende, y cuando se dobla menos de esa cantidad, el led se apaga.

Para que se puede usar este sensor: para la motorización de los movimientos de la mano humana.

Para hacer este circuito se necesita: una tarjeta Arduino R3, 2 resistencias, un led y un sensor flexible.

Práctica 3.03 - Espejo con leds

Hola a todos/as os voy a explicar como funciona el proyecto del espejo con leds:

Este proyecto trata de que cuando es de día los leds normales y RGB, están apagados y aunque te acerques al espejo no se van a encender. Cuando es de noche se enciende el led RGB como si fuera una luz de noche, y cuando te acercas al espejo, y sigue siendo de noche se enciende el led normal, y el led RGB cambia de color al blanco.

Práctica 3.01 - Sensor de inclinación

Hola a todos/as os voy a contar como hice el sensor de inclinación:

Este proyecto trata de que cuando mueves hacia la derecha los dos sensores, el led RGB se enciende con luz azul.

Cuando mueves los sensores hacia la izquierda, el led RGB se enciende con luz verde.

Finalmente, cuando los sensores están en diferente sentido, el led RGB se enciende con luz roja.

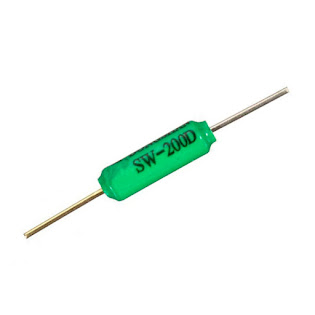

Sensor de inclinación: es un sensor que permite detectar si un objeto cambia la posición, por ejemplo si un objeto pasa de estar vertical a inclinarse. Es un sensor de tipo digital, es decir, solo detecta dos valores: 1 o 0.

Para hacer el sensor de inclinación se necesita: una tarjeta Arduino R3, dos sensores de inclinación, un led RGB y 5 resistencias (3 de 220 omios y 2 de 1000 omios).

Para realizar el circuito conectamos los sensores de inclinación y el led RGB a la tarjeta Arduino R3.

El terminal 2 lo conectamos a un pasador (en mi caso el pasador 3) y también lo conectamos a una resistencia que se conecta a 5V, y el terminal uno lo conectamos a GND. El otro sensor de luz se conectaría igual, menos en el terminal 2 que lo conectamos al pasador 2. A continuación, conectamos el led RGB, el rojo lo conectamos a una resistencia que se conecta al pasador 11, el cátodo a GND, el azul se conecta a una resistencia que se conecta al pasador 6, y el verde se conecta a una resistencia que se conecta al pasador 5.

Luego, realizamos el código de los bloques para que el circuito funcione.

Primero, vas código, ahí te sale unos bloques, te vas a control, y eliges el de si____entonces, después, vas a matemáticas, y coges el de ____ y ____, y lo colocas en el espacio del anterior bloque, a continuación, vuelves a ir a matemáticas y coges dos bloques del de 1 < 1, y uno lo pones en el primer espacio y cambias el < por el =, y el otro lo pones en el segundo espacio y cambias el < por el =, y el 1 por el 0. Luego, te vas a entrada y eliges dos bloques de leer pasador digital 0, y el primer bloque lo pones en el primer bloque de matemáticas en el primer espacio y cambias el 0 por el 2, y el segundo lo pones en el segundo bloque de matemáticas en el primer espacio y cambias el 0 por el 3. Después, vas a salida, y escoges el de definir led RGB de pines 3 3 3 en el color rojo, cambias los 3 por 11 5 6, y cambias el color rojo por el color azul, y lo pones en el hueco.

A continuación, vas código, ahí te sale unos bloques, te vas a control, y eliges el de si____entonces, después, vas a matemáticas, y coges el de ____ y ____, y lo colocas en el espacio del anterior bloque, a continuación, vuelves a ir a matemáticas y coges dos bloques del de 1 < 1, y uno lo pones en el primer espacio y cambias el < por el =, y el 1 por el 0, y el otro lo pones en el segundo espacio y cambias

el < por el =. Luego, te vas a entrada y eliges dos bloques de leer pasador digital 0, y el primer bloque lo pones en el primer bloque de matemáticas en el primer espacio y cambias el 0 por el 2, y el segundo lo pones en el segundo bloque de matemáticas en el primer espacio y cambias el 0 por el 3. Después, vas a salida, y escoges el de definir led RGB de pines 3 3 3 en el color rojo, cambias los 3 por 11 5 6, y cambias el color rojo por el color verde, y lo pones en el hueco.

Después, vas código, ahí te sale unos bloques, te vas a control, y eliges el de si____entonces, después, vas a matemáticas, y coges el de 1 < 1, y lo pones en el espacio y cambias el < por el =. Luego, te vas a entrada y eliges dos bloques de leer pasador digital 0, y el primer bloque lo pones en el primer espacio y cambias el 0 por el 2, y el segundo lo pones en el segundo espacio y cambias el 0 por el 3. Finalmente, vas a salida, y escoges el de definir led RGB de pines 3 3 3 en el color rojo, cambias los 3 por 11 5 6, y lo dejas en el color rojo, y lo pones en el hueco.

Práctica 2.04 - Pulsador y servomotor

Hola a todos/as os voy a contar como hice el circuito

Este proyecto funciona de la siguiente manera:

Cuando la simulación comienza, el servomotor se coloca, cuando le das al pulsador, se enciende el led RGB en el color verde, el servomotor gira a un ángulo de 90 grados, si el sensor PIR detecta algún movimiento, el servomotor gira. Cuando vuelves a dar al pulsador, se enciende el led rojo, y el servomotor vuelve a la posición del principio.

Para este circuito necesitamos una tarjeta Arduino Uno R3, un led RGB, un pulsador, un servomotor, 4 resistencias (3 de 220 omios y 1 de 1000 omios), y un sensor PIR.

Práctica 2.03 - Sensor infrarrojo

Hola a todos/as os voy a contar como hice el sensor infrarrojo:

Este proyecto trata sobre, cuando tu le das al botón rojo del mando se enciende el led verde , y a la vez, el piezo hace un sonido, también, el motor de CC, da vueltas, y cuando le vuelves a dar al botón rojo, se para todo, el led verde se apaga, y se enciende el led rojo.

Sensor infrarrojo (IR): es un dispositivo que detecta la presencia de un objeto, mediante la reflexión que produce en la luz. Tiene un receptor (led oscuro) y un emisor (led claro).El led claro es un emisor de radiación de tipo infrarrojo.

El emisor manda una señal, y la recibe el receptor ( si hay algo de por medio, el receptor no recibe la señal).

Para hacer el sensor infrarrojo se necesita: una tarjeta Arduino R3, 2 leds, 2 resistencias de 220 omios, un sensor IR, un motor de CC, el piezo y un mando para encender el circuito.

Para realizar el circuito conectamos el sensor IR a la tarjeta Arduino. la salida la conectamos al pasador 2, después, conectamos tierra, al GND, luego, la potencia la conectamos al 5V. Después conectamos, el motor de CC, con la terminal 1, al GND, y con la terminal 2, al pasador -5. A continuación, conectamos el led rojo, el cátodo a GND, y el ánodo a una resistencia que se conecta al pasador 7. Luego, conectamos el led verde, el cátodo a GND y el ánodo a una resistencia que se conecta al pasador -6. Por último, conectamos el componente piezo al GND y (en mi caso) al pasador -3.

Luego, realizamos el código de los bloques para que el circuito funcione.

Primero, vas a código, ahí te sale unos bloques, te vas a control, y eliges el de si___entonces, después, vas a matemáticas, y eliges el de 1 < 1, luego, cambias el signo < por el signo =, luego te vas a entrada y eliges el de leer pasador digital 0, el cero lo cambias por 2 y lo pones en el primer espacio, y el segundo lo dejas en 0.

Después, vas a control, y eliges el de si___entonces___si no, después, te vas a matemáticas, y coges el de 1 < 1, luego, cambias el signo < por el signo =, luego te vas a variables y escribes luz, y te salen varias opciones, tu eliges el bloque que pone luz, y lo colocas en el primer espacio, en el segundo pones 0.

A continuación, vas a  salida, y escoges el de reproducir altavoz en el pasador 0 con tono 60 durante 1s, después, cambias el primer espacio por 3, el segundo por 55, y el tercero por 0,6. Luego, vuelves a salida, y esta vez eliges el de definir pasador 0 en alta, y cambias el 0 por el 5. Después, vuelves a salida, y vuelves a elegir el de definir pasador 0 en alta, y cambias el 0 por el 6. A continuación, vas a salida, y eliges el de definir pasador 0 en alta, y cambias el 0 por el 7, y en donde pone alta, lo cambias por baja. Después, vas a variables, y coges el de definir luz en 0, y el cero lo cambias por 1.

Luego, te vas a salida, y eliges el de definir pasador 0 en alta, y cambias el 0 por el 5, y en donde pone alta, lo cambias por baja. Después, vuelves a salida, y vuelves a elegir el de definir pasador 0 en alta, y cambias el 0 por el 3, y en donde pone alta, lo cambias por baja. Luego, vas a salida, y eliges el de definir pasador 0 en alta, y cambias el 0 por el 7. A continuación, vuelves a salida, y escoges el de definir pasador 0 en alta, y cambias el 0 por el 5, y en donde pone alta, lo cambias por baja. Después, vas a variables, y coges el de definir luz en 0. De esta manera, se apaga todo, y se enciende el led rojo.

Finalmente, te vas a control, y eliges el de esperar 1 segundos, y lo pones entre medias de los dos apartados de control.

Práctica 2.02 - Sensor PIR

 Hola a todos/as, os voy a contar como hice el sensor PIR:

Este proyecto trata sobre un sensor de movimiento, que si nota que algo se mueve se enciende el led, y si no nota nada, se queda apagado.

Sensor PIR (Sensor Infrarrojo Pasivo): es un sensor de infrarrojos, detecta cambios de temperatura en una zona, a través de la reacción infrarroja. Si detecta movimiento, se activa. El sensor es de tipo digital, porque dice si hay movimiento o no.

Para hacer el sensor PIR se necesita: una tarjeta Arduino UNO R3, un sensor PIR, un led, y una resistencia de 220 omios.

Para realizar el circuito, conectamos el sensor PIR a la tarjeta Arduino. La señal la conectamos a 7, después, conectamos la potencia a 5V, y luego, conectamos la tierra a GND. Por último, conectamos el led, el cátodo al GND, y el ánodo a la resistencia de 220 omios, que se conecta a -10

Luego, realizamos el código de los bloques para que el circuito funcione.

Primero, vas a código, ahí te salen unos bloques, te vas a control, y eliges el de si___entonces___si no, después, vas a matemáticas, y eliges el de 1 < 1, luego, cambias el signo < por el signo =, luego te vas a entrada y eliges el de leer pasador digital 0, el cero lo cambias por 7 y lo pones en el primer espacio, el segundo lo dejas en 1. Después, vas a salida, y escoges el de definir pasador (en mi caso) 10 en alta, y lo pones en el primer hueco, después, vas a control, y coges el de esperar 1 segundos, cambias el 1 por 20 y lo pones seguido del anterior bloque. Luego, vuelves a salida, y vuelves a elegir, el de definir pasador 10, pero esta vez pones en baja, y lo colocas en el segundo hueco. Por último, vas a salida, y eliges el de imprimir en monitor en serie hello world, nueva linea con, luego, te vas a entrada, y escoges el de leer pasador digital 7, y lo colocas en donde pone, hello world. Si el sensor PIR detecta movimiento se igualara a 1 (se encenderá el led), y si no detecta movimiento se igualara a 0 (se apagará el led).



Práctica 8 - Sensor de luz

Hola a todos/as, os voy a contar como hice el sensor de luz:

Sensor de luz: es un sensor, que depende de la luz se apaga o se enciende. Cuando el LDR recibe una información, de que hay luz se apaga, y si no hay luz se enciende. Cada uno está programado para encenderse en diferentes cantidades de luz.

Para hacer el sensor de luz se necesita: una tarjeta Arduino Uno R3, un led, 4 resistencias, tres de 220 ohmios y otra de 1 kiloohmio, y una fotorresistencia.

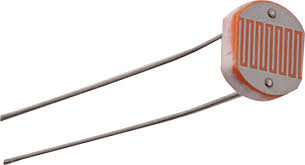

Fotorresistencia o LDR (Resistencia que Depende de la Luz): es un componente electrónico cuyo valor de resistencia se modifica, con el aumento de intensidad de luz. Cuando le está dando la luz, su valor de resistencia baja, y cuando está a oscuras su valor de resistencia sube. Este sensor es de tipo analógico, no tiene polaridad (se puede conectar entrada o salida en cualquier pasador).

Para realizar el circuito, primero conectamos los tres leds al GND, después, conectamos las resistencias a la tarjeta Arduino, que están conectadas a los leds, yo los he conectado a los pasadores 7, -5 y -3. Finalmente, conectamos la fotorresistencia a la tarjeta arduino, yo la he conectado a 5V, GND y A0.

Luego, realizamos el código de los bloques para que el circuito funcione.

Primero, vas a código, ahí te salen unos bloques, te vas a control, y eliges el de si____entonces__si no, después, vas a matemáticas, y eliges el de 1 < 1, luego, te vas a entrada, y eliges el de leer pasador analógico A0, y lo pones en el primer espacio, y en el segundo pones 525. Después, vas a salida, y escoges el de definir pasador (en mi caso) 7 en alta, y lo pones en el primer hueco, luego, vuelves a salida, y vuelves a elegir, el de definir pasador 7, pero esta vez pones en baja, y lo colocas en el segundo hueco. Después, vas a salida, y eliges el de imprimir en monitor en serie hello world, nueva linea con, luego, te vas a entrada , y escoges el de leer pasador analógico A0, y lo colocas en donde pone, hello world.

A continuación, vas a control, y eliges el de si____entonces__si no, después, vas a matemáticas, y eliges el de 1 < 1, luego, te vas a entrada, y eliges el de leer pasador analógico A0, y lo pones en el primer espacio, y en el segundo pones 300. Después, vas a salida, y escoges el de definir pasador (en mi caso) 5 en alta, y lo pones en el primer hueco, luego, vuelves a salida, y vuelves a elegir, el de definir pasador 5, pero esta vez pones en baja, y lo colocas en el segundo hueco. Después, vas a salida, y eliges el de imprimir en monitor en serie hello world, nueva linea con, luego, te vas a entrada , y escoges el de leer pasador analógico A0, y lo colocas en donde pone, hello world.

Finalmente, te vas a control, y eliges el de si____entonces__si no, después, vas a matemáticas, y eliges el de 1 < 1, luego, te vas a entrada, y eliges el de leer pasador analógico A0, y lo pones en el primer espacio, y en el segundo pones 50. Después, vas a salida, y escoges el de definir pasador (en mi caso) 3 en alta, y lo pones en el primer hueco, luego, vuelves a salida, y vuelves a elegir, el de definir pasador 3, pero esta vez pones en baja, y lo colocas en el segundo hueco. Después, vas a salida, y eliges el de imprimir en monitor en serie hello world, nueva linea con, luego, te vas a entrada , y escoges el de leer pasador analógico A0, y lo colocas en donde pone, hello world.
